Fungsi dan Urutan Kabel LAN

Salah satu aspek kunci dalam pemasangan kabel LAN adalah pemahaman tentang fungsi dan urutan warna kabel LAN. Urutan ini bukan hanya soal estetika, melainkan merupakan standar industri yang dirancang untuk memastikan keandalan dan kinerja jaringan. Dalam dunia jaringan komputer, kabel LAN (Local Area Network) memainkan peran penting dalam menghubungkan berbagai perangkat untuk memastikan komunikasi data yang efisien dan stabil.

Pengertian Kabel LAN dan Fungsi Urutan Kabel

Kabel LAN, atau Local Area Network, adalah kabel yang digunakan untuk menghubungkan perangkat dalam jaringan lokal seperti komputer, printer, server, dan switch. Kabel LAN jenis UTP (Unshielded Twisted Pair) adalah yang paling umum digunakan karena kemampuannya untuk mentransmisikan data dengan cepat dan efisien pada jarak pendek hingga menengah.

Dalam satu kabel LAN UTP, terdapat delapan kawat tembaga yang dipilin berpasangan menjadi empat pasang kabel. Setiap kawat tersebut dilapisi oleh warna yang berbeda untuk memudahkan identifikasi dan pengaturan. Urutan kabel diatur ke dalam standar internasional yang memastikan konsistensi dalam implementasi jaringan global.

Baca Juga : Mengenal Lebih Dalam Tentang Kabel LAN

Struktur dan Fungsi Setiap Kabel dalam LAN

Ke delapan kabel ini memiliki fungsi masing-masing dalam transmisi data. Dalam kabel Cat5e, Cat6, atau yang lebih tinggi, delapan kabel tersebut diatur dalam empat pasang sebagai berikut:

1. Pasangan 1 (Kabel 1 dan 2): Biasanya digunakan untuk transmisi data.
2. Pasangan 2 (Kabel 3 dan 6): Digunakan untuk penerimaan data.
3. Pasangan 3 dan 4 (Kabel 4, 5, 7, 8): Dalam aplikasi Gigabit Ethernet atau standar yang lebih tinggi, keempat pasangan ini digunakan untuk mengirim dan menerima data secara simultan.

Urutan kabel ini harus diatur dengan benar untuk memastikan fungsi transmisi data dan sinyal lainnya, seperti catu daya pada Power over Ethernet (PoE), berjalan dengan lancar.

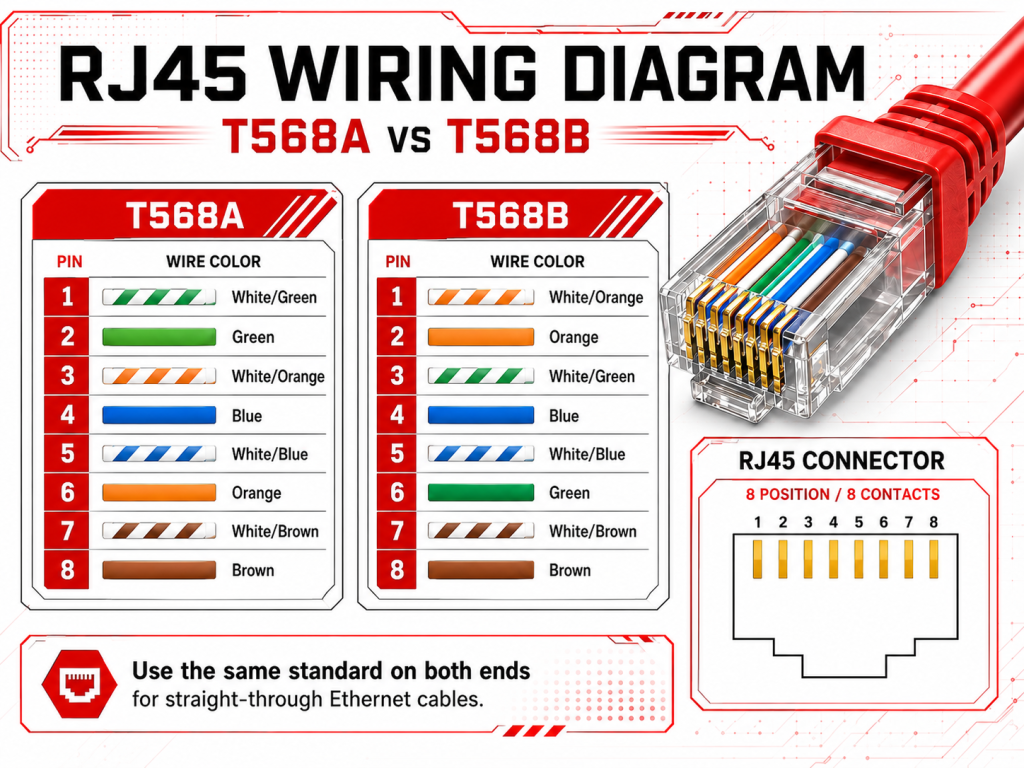

Standar Urutan Kabel LAN: T568A dan T568B

Dua standar utama yang digunakan untuk mengatur urutan kabel LAN adalah TIA/EIA 568A dan TIA/EIA 568B. Keduanya menetapkan cara urutan warna kawat dalam konektor RJ-45, yang merupakan konektor standar untuk kabel Ethernet.

1. Urutan Kabel T568A

• Putih Hijau
• Hijau
• Putih Oranye
• Biru
• Putih Biru
• Oranye
• Putih Coklat
• Coklat

Dalam T568A, pasangan hijau digunakan untuk data utama, sedangkan pasangan oranye digunakan untuk sinyal sekunder. Standar ini biasanya digunakan pada instalasi perumahan atau kantor yang memiliki keperluan kompatibilitas lebih luas dengan berbagai perangkat.

2. Urutan Kabel T568B

• Putih Oranye
• Oranye
• Putih Hijau
• Biru
• Putih Biru
• Hijau
• Putih Coklat
• Coklat

T568B menggunakan pasangan oranye sebagai kabel data utama, dan pasangan hijau sebagai sinyal sekunder. Ini adalah standar yang lebih sering digunakan di Amerika Serikat dan dalam instalasi komersial.

Mengapa Standar Ini Penting?

Urutan kabel mempengaruhi bagaimana sinyal listrik melewati kabel dan mencapai perangkat yang dituju. Jika urutan kabel di salah satu ujung tidak sesuai dengan standar yang diterapkan pada ujung lainnya, jaringan tidak akan berfungsi dengan baik, atau bahkan tidak berfungsi sama sekali. Oleh karena itu, mematuhi standar urutan kabel yang konsisten sangat penting untuk memastikan interoperabilitas perangkat di jaringan.

Jenis-jenis Kabel LAN Berdasarkan Urutan

Terdapat dua jenis utama kabel LAN berdasarkan cara penataan urutan kabelnya:

1. Kabel Lurus (Straight-Through Cable)

Kabel lurus adalah jenis kabel LAN yang paling umum digunakan. Pada kabel lurus, kedua ujung kabel memiliki urutan yang sama, baik menggunakan standar T568A atau T568B. Kabel ini biasanya digunakan untuk menghubungkan perangkat yang berbeda, seperti komputer ke switch atau router ke komputer.

Kabel lurus memastikan bahwa transmisi data berjalan dari pin transmisi di satu perangkat ke pin penerimaan di perangkat lainnya.

2. Kabel Silang (Crossover Cable)

Kabel silang digunakan untuk menghubungkan dua perangkat yang serupa, seperti komputer ke komputer atau switch ke switch, tanpa perantara. Pada kabel silang, satu ujung kabel menggunakan urutan T568A, sedangkan ujung lainnya menggunakan urutan T568B.

Pada jaringan modern, terutama dengan perangkat Gigabit Ethernet, kebutuhan untuk kabel silang semakin berkurang karena banyak perangkat yang mendukung Auto-MDIX, yang secara otomatis mengatur konfigurasi pin untuk mendeteksi jenis koneksi yang digunakan.

Baca Juga : Perbedaan antara Kabel LAN & Kabel FO

Pengaruh Urutan Kabel pada Kecepatan Jaringan

Urutan kabel LAN tidak hanya mempengaruhi fungsionalitas dasar jaringan, tetapi juga berpengaruh pada kecepatan jaringan. Misalnya:

• Kabel Cat5e mendukung kecepatan hingga 1 Gbps pada jarak hingga 100 meter.
• Kabel Cat6 dapat mendukung kecepatan hingga 10 Gbps pada jarak 55 meter, atau 1 Gbps hingga 100 meter.

Pengaturan urutan yang salah bisa menyebabkan peningkatan crosstalk atau interferensi, yang akan menurunkan kualitas sinyal dan memperlambat kecepatan transfer data.

Konektor RJ-45 dan Pengaruh Pemasangan

Setiap ujung kabel LAN harus dihubungkan ke konektor RJ-45 dengan benar. Konektor ini memiliki delapan pin yang sesuai dengan delapan kawat di dalam kabel UTP. Saat pemasangan, sangat penting untuk memastikan setiap kawat masuk ke pin yang sesuai berdasarkan standar yang digunakan (T568A atau T568B). Proses ini biasanya dilakukan dengan crimping tool.

Jika pemasangan tidak dilakukan dengan benar atau urutan tidak sesuai, hasilnya bisa berupa sinyal lemah, koneksi jaringan yang putus-putus, atau bahkan kegagalan total dalam koneksi.

Kesimpulan

Urutan kabel LAN memainkan peran yang sangat penting dalam memastikan koneksi jaringan yang efisien dan stabil. Standar T568A dan T568B memberikan panduan yang jelas mengenai cara mengatur delapan kabel dalam konektor RJ-45. Pemilihan urutan yang tepat tergantung pada jenis perangkat yang dihubungkan, jenis kabel yang digunakan, serta spesifikasi jaringan yang diinginkan. Sebuah jaringan yang diinstalasi dengan baik dan sesuai standar dapat mendukung kecepatan tinggi, stabilitas yang baik, dan interoperabilitas yang luas di antara perangkat-perangkat dalam jaringan.
